SMT奈米鍍膜原理
奈米鍍膜原理
是採用真空磁控濺鍍膜和真空蒸發鍍膜技術，在SMT鋼板表面和孔壁鍍製奈米級(厚度0.0001 um)的功能膜而成，摩擦係數小、加硬、防水、防潮、防污、耐磨、耐腐蝕、易被清潔等特性提高了SMT鋼網的綜合性能。
此功能膜的全名為抗指紋膜 AF (Anti-Fingerprint)。具備抗指紋，抗污能力強 ，且易清潔。物體表面的表面能(Surface energy) 影響該物的抗汙能力，物質的表面能可以透過接觸角計算得到，接觸角度越小，表面能越大，物體表面越濕潤其接觸角度越大，表面能越小，物體表面越不濕潤，表面「不黏」，從而易於清潔。

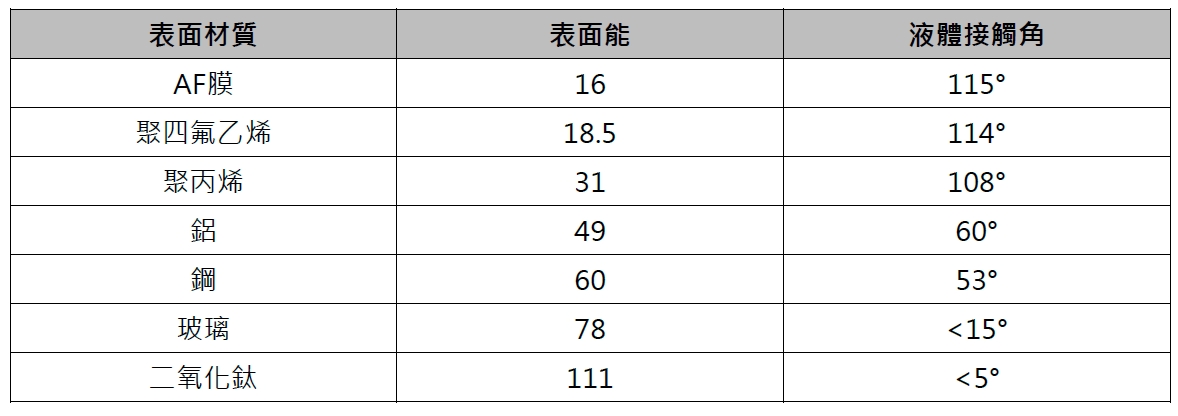

下表為常見基底材質的表面能 。 AF 表面能最小，接觸角度最大 ，也就是防污、 防水 能最佳。而二氧化鈦的表面能為 111 最大，水接觸角越小，防污防水效果最差 。如手機上常 用的材料鋁、鋼和玻璃表面能偏大，黏著性較強。
目前已知的低表面能材料為有機矽和有機氟材料，其分子集團的表面能由大到小依序為：-CH2- > -CH3 > -CF2- > C-F2H > -CF3 。其中，-CF3 官能基的表面能為 6.17 mJ/m2 ，計算得到接觸角為115.12° ，為目前已知最大分子排斥之接觸角。

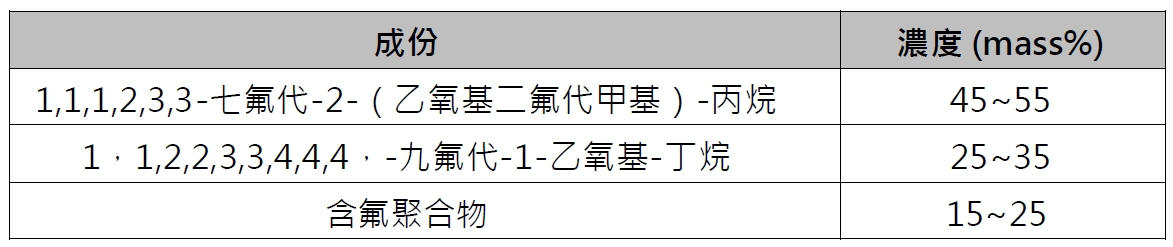

氟是目前唯一能達到用戶需求且長期使用的產品，短期內還是以氟材料為主，可以暫且將 AF 技術理解為氟技術。 下表為某種 AF 材料的成分表。

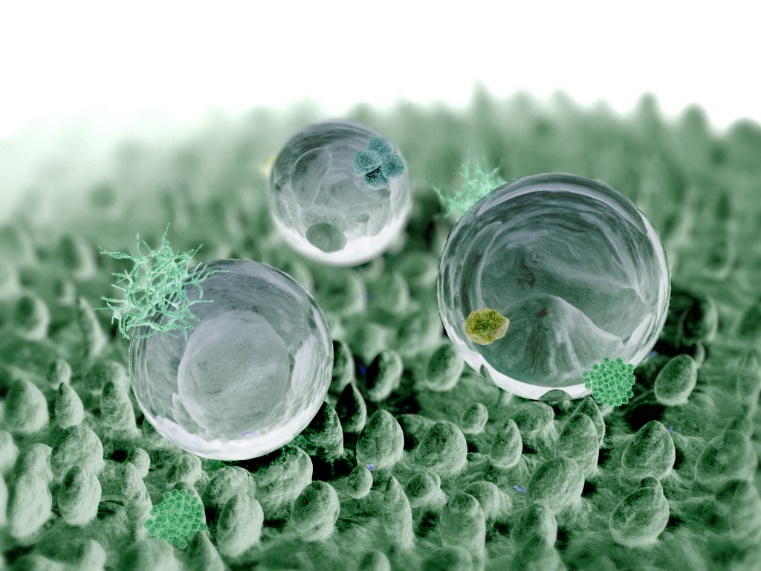

需要補充說明的是 ，自然界中存在的荷葉自潔效應，其本質是表面有一層超微奈米結構層，如圖所示。 雖然都表現為大的水滴接觸角，但其原理與 AF 奈米膜不同。

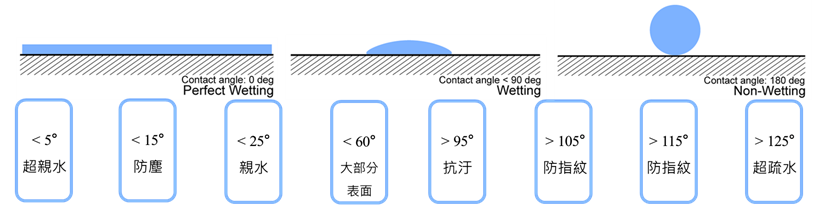

自我限製表面反應類膜層依產品應用通常分為兩大類。一類是矽表面的氟，水滴角大於 115° 動摩擦係數小於 0.03 ，矽表面的氟材料通常會用在玻璃、陽極氧化、金屬等材質。另外一類是塑膠表面的氟化物，例如 PC 、 PMMA 、ABS 等水滴角通常大於 105°。
AF 奈米膜檢測標準
對於 AF 奈米薄膜目前主要有三種評估測試方法。
A. 接觸角測試： 可以很快判定是否具備 AF 效果、是否失效。
B. 動摩擦測試： 水滴角及感官體驗。
C . 耐磨擦測試
